Hướng dẫn sử dụng chuông gọi y tá không dây Ringcall

Hướng dẫn sử dụng – vận hành – bảo trì đầy đủ

1. GIỚI THIỆU CHUNG
2. Mục đích sử dụng:

Hệ thống Ringcall được thiết kế nhằm:

• Hỗ trợ bệnh nhân dễ dàng gọi y tá khi cần.
• Tăng tốc độ phản ứng của nhân viên y tế.
• Giảm tình trạng chậm trễ xử lý khẩn cấp.
• Nâng cao chất lượng chăm sóc và sự hài lòng của người bệnh.

2. Ứng dụng:

• Bệnh viện đa khoa – chuyên khoa
• Phòng khám, nhà điều dưỡng, viện dưỡng lão
• Khu cách ly, khu điều trị đặc biệt
• Trung tâm phục hồi chức năng

1. THÀNH PHẦN HỆ THỐNG

III. NGUYÊN LÝ HOẠT ĐỘNG

1. Bệnh nhân nhấn nút hoặc kéo dây →
2. Tín hiệu không dây gửi về bộ thu trung tâm →
3. Màn hình hiển thị phòng/giường đang gọi + chuông báo →
4. Y tá nhận cảnh báo, đến phòng xử lý →
5. Nhấn “ACK” hoặc “CANCEL” để xác nhận hoàn tất hỗ trợ.\

IV. HƯỚNG DẪN SỬ DỤNG

1. Đối với bệnh nhân

✅ Cách gọi y tá:

• Nhấn nút CALL một lần (đèn sẽ sáng hoặc chuông kêu nhẹ nếu có).
• Đối với loại kéo dây: kéo mạnh một lần đến khi nghe/nhìn thấy phản hồi.

Hủy cuộc gọi (nếu có chức năng):

• Nhấn nút “CANCEL” (nút riêng hoặc chung).
• Trong nhiều thiết kế, chỉ có y tá mới hủy được bằng màn hình trung tâm.

Lưu ý:

• Không nhấn giữ liên tục.
• Không tự ý tháo rời hoặc nghịch thiết bị.

2. Đối với y tá / nhân viên y tế

Khi có cuộc gọi:

• Nghe chuông và đọc thông tin hiển thị trên màn hình: số phòng – vị trí – loại cuộc gọi (thường/khẩn cấp).
• Di chuyển đến nơi bệnh nhân gọi.
• Thực hiện hỗ trợ.

✅ Xác nhận hoàn tất:

• Nhấn nút “ACK” trên màn hình hoặc nút “CANCEL” tại nút gọi để kết thúc báo động.

Trường hợp không xử lý ngay:

• Ghi nhận lại và phản hồi sau khi ưu tiên trường hợp khẩn cấp hơn.

1. HƯỚNG DẪN LẮP ĐẶT
2. Nút gọi y tá

• Giường bệnh: Gắn tại thành giường, hoặc dây đeo sát người bệnh.
• Tầm cao: 60–80 cm so với mặt đất.

2. Nút kéo dây khẩn cấp

• Gắn gần bồn cầu, nhà tắm, cách sàn 30–50 cm.
• Dây kéo nên dài vừa phải, dễ kéo khi bệnh nhân té ngã.

3. Màn hình trung tâm

• Tại phòng trực y tá, khu vực hành lang chính, hoặc khu điều hành.

4. Repeater (nếu cần)

• Mỗi tầng/lối đi dài >20m nên có một repeater để đảm bảo sóng ổn định.

1. HƯỚNG DẪN BẢO TRÌ – KIỂM TRA ĐỊNH KỲ

VII. LƯU Ý & CẢNH BÁO

• KHÔNG dùng để trêu đùa hoặc nhấn thử nếu không cần thiết. ❗
• Thay pin khi nút phản hồi chậm hoặc không hoạt động.
• Không để thiết bị tiếp xúc với nước, hơi ẩm.
• Chỉ bộ phận kỹ thuật hiểu biết mới được tháo – lắp – sửa chữa hệ thống.

VIII. PHỤ LỤC

1. Cấu hình nút gọi phổ biến:

2. Mã cảnh báo trên màn hình:

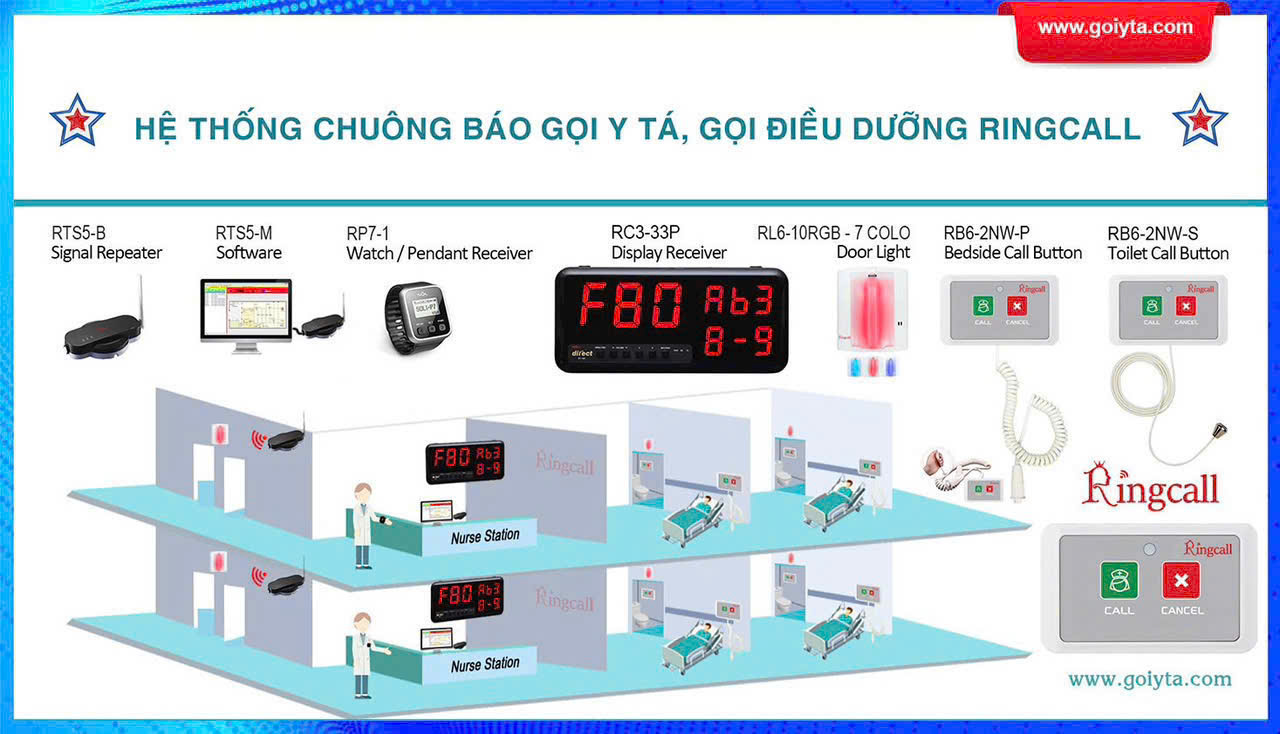

1. SƠ ĐỒ MẪU TRIỂN KHAI HỆ THỐNG

RB6-62NW-P:  (gắn nút gọi dây thả kéo dài có đầu bấm mềm)
RB6-62NW-S: (Nhà vệ sinh (gắn nút kéo dây giật)
RC3-33P: Trạm y tá (màn hình nhận tín hiệu)
RP7-1 / RP9-1: ⌚ Y tá đang di chuyển (đồng hồ báo rung)
RTS5-B: Bộ khuếch đại giữa tầng 1–2
